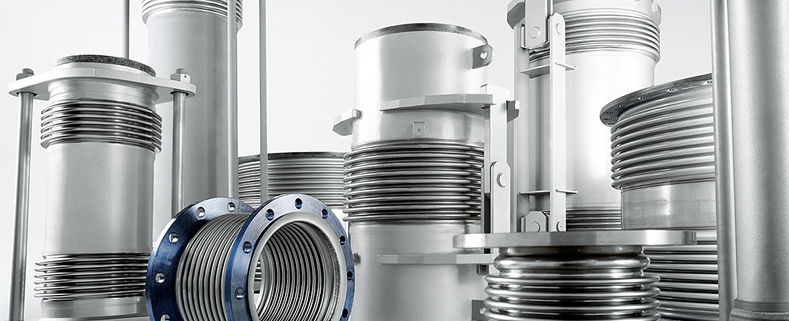

Что такое сильфонный компенсатор и где используется

Во время эксплуатации трубы смещаются и меняют длину под воздействием давления, температуры, вибраций от работы оборудования и при проведении ремонтных работ. Чтобы трубопровод не пострадал от этих воздействий и прослужил дольше, в местах соединения труб устанавливают специальные вставки — сильфонные компенсаторы. Под действием давления или внешних факторов на трубы компенсаторы сжимаются или растягиваются, тем самым уравновешивают деформации.

«КБ Компенсатор» предлагает сильфонные компенсаторы собственного производства для коммунальных и промышленных трубопроводов, магистралей нефтеперерабатывающих предприятий.

Типы сильфонных компенсаторов

Компенсирующие устройства бывают разных видов, их подбирают в зависимости от способа соединения труб между собой и тех воздействий, которые характерны именно для этого участка трубопровода.

• Осевой (КСО). Сильфон растягивается и сжимается в длину, компенсируя изменения длины труб, связанные с воздействием температур, вибрационных нагрузок и давления. КСО устанавливают в системах отопления, тепловых сетях, системах канализации, на атомных станциях, в нефтегазовой промышленности, на заводах, фабриках и других промышленных предприятиях. Конструкция этого вида компенсатора проста, он не нуждается в обслуживании, универсален в применении, рассчитан на сильные перепады температур.
• Угловой (КСУ). Стабилизирует поворот трубопровода на определенный угол в одной или нескольких плоскостях — вправо-влево, вверх-вниз. В зависимости от количества плоскостей КСУ оснащен шарнирным или карданным поворотным устройством. Монтируется на участках тепловых трасс и магистралей горячего водоснабжения.
• Вибрационный. Это простая и надежная конструкция, в виде резиновой вибровставки с металлическими фланцами для креплений. Деталь ощутимо снижает вибрационные нагрузки в трубопроводе и компенсирует тепловые удлинения.
• Сдвиговый (КСС). Используется для компенсации сдвигов в местах соединения на прямых участках магистрали. Конструкция КСС позволяет совершать только плоскопараллельный сдвиг перпендикулярно своей оси. Изделие оснащено ограничительной арматурой, которая не позволяет приспособлению сдвигаться под углом, а также растягиваться и сжиматься в длину.
• Универсальный (КСУ). Объединяет функционал угловых, сдвиговых, осевых устройств. Применяется везде, где не нужно устанавливать строго определенный вид компенсирующего устройства, позволяет не тратить время и средства на расчеты и подбор нужного оборудования.
• Разгруженный/неразгруженный. Разгруженные сильфоны поглощают осевые, угловые, сдвиговые смещения. Неразгруженные компенсирующие устройства принимают на себя осевые и сдвиговые деформации, но не снижают распорные усилия.

Производство и конструктивные особенности

Сильфонные компенсаторы делают из нержавеющей стали, так как именно этот материал отличается высокой прочностью, устойчивостью к воздействию температур и агрессивных сред. Гибкость сильфонам придает гофрированная структура. Сталь имеет длительный срок службы, изделия из этого металла способны прослужить до 30 лет. В отдельную категорию выделяют компенсирующие устройства из резины — прочного, устойчивого к коррозии и воздействию химических сред материала.

Конструктивно компенсатор состоит из сильфона — стальной гофрированной или резиновой вставки, а также фланцев и патрубков для присоединения устройства к трубопроводу.

В зависимости от типа изделий при их производстве применяют разные виды присоединительной и ограничительной арматуры, а также направляющих патрубков.

Присоединительная арматура обеспечивает герметичное соединение сильфона с трубопроводом. Соединение может быть неразъемным, разъемным или комбинированным. Ограничительная арматура препятствует движению сильфона в одном или нескольких направлениях. Направляющий патрубок снижает гидравлическое сопротивление при больших скоростях протекания рабочей среды.

Дополнительно изделия оснащаются:

• внутренним экраном, который защищает изделие и снижает сопротивление потоку рабочей среды;

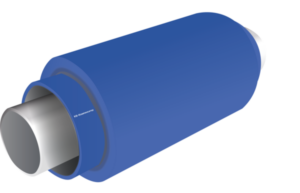

• защитным внешним кожухом, предназначенным для защиты от влаги, холода, механических повреждений.

Методы контроля сильфонных компенсаторов

«КБ Компенсатор» выпускает изделия, срок службы которых составляет 20-30 лет. Каждый раз при производстве продукции проводится тщательный контроль качества.

Методы контроля качества:

• визуальная проверка качества поверхности;
• контроль жесткости сжатием действующей вдоль оси силой;
• проверка наружного слоя на герметичность путем воздействия воздухом;
• испытания на прочность воздействием водой или воздухом под давлением;
• измерительный контроль высокоточными инструментами.

Преимущества сильфонных компенсаторов

Основная функция приспособления — поглощать деформации трубопровода, возникающие из-за вибраций, воздействия температур, ремонтных работ и т.д.

Также компенсирующие устройства решают ряд других задач:

• продлевают срок эксплуатации трубопровода;
• компенсируют допущенные во время монтажа недочеты;
• предотвращают протечки за счет создания герметичных соединений;
• поглощают вибрации, вызванные работой оборудования;
• у гофрированного сильфона нет поперечных сварных швов, за счет чего его конструкция обладает высокой прочностью.

Изделия не нуждаются в специальном обслуживании. Установленный один раз компенсатор способен прослужить до 30 лет без замен.

Требования к монтажу

Подбор компенсирующих устройств осуществляется на основе расчетов, которые проводит инженер. Количество изделий подбирается исходя из длины трубопровода, а также на основе проектной документации.

• Сильфонные компенсаторы должны быть смонтированы вблизи неподвижных опор, как правило, это расстояние составляет 2Ду от опоры.
• Нельзя хранить распакованные компенсаторы на открытых площадках, так как это приводит к ухудшению их характеристик.
• Монтаж и сварочные работы следует проводить при температуре не ниже -10°С, при отрицательных температурах монтажные работы проводятся в специальных кабинах.
• На участке между двумя опорами может быть установлено только одно компенсирующее устройство.
• Сильфонные компенсаторы необходимо устанавливать на участки магистрали в соответствии со значениями, указанными в паспорте к изделию.

Сильфонные компенсаторы от производителя

Предлагаем сильфонные компенсаторы собственного производства. В наличии все виды компенсационных устройств: угловые, осевые, сдвиговые, универсальные, вибрационные, разгруженные и неразгруженные. Поставляем продукцию в любом количестве по доступным ценам.

Преимущества:

• на всю продукцию предоставляется гарантия;
• большой выбор изделий под любой проект;
• сроки эксплуатации оборудования до 30 лет;
• продукция соответствует отраслевым нормативам и стандартам;
• консультируем по всем вопросам и быстро комплектуем заказы.

Чтобы найти нужную вам модель, воспользуйтесь каталогом на сайте или обратитесь к нашим менеджерам. Чтобы заказать сильфонные компенсаторы, оставьте заявку на сайте или отправьте запрос на электронную почту.
