Технические характеристики
DN, мм80
PN, кгс/м²16
Строительная длина L, мм1445
Осевая жесткость, Н/мм148
Рабочий ход 2X, мм (10 циклов)90909090
Рабочий ход 2X, мм (150 циклов)63636363
Рабочий ход 2X, мм (10000 циклов)18181818
D, мм89
D1, мм180
D2, мм280
S, мм4
L1, мм150
Эффективная площадь, см²76
Масса, кг26
Чертеж

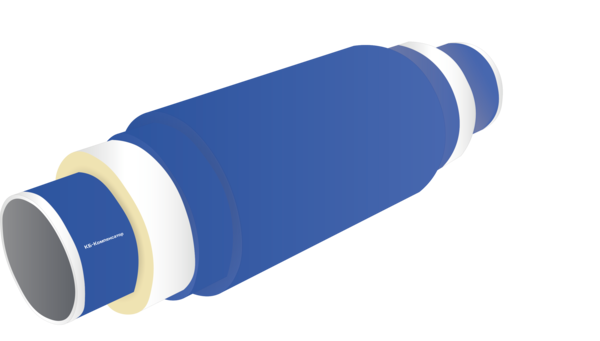

Рисунок — Сильфонное компенсирующее устройство СКУ.ППУ.ОЦ
Описание
Сильфонное компенсирующее устройство СКУ.ППУ/ОЦ 80-16-90 предназначено для наземных теплотрасс, а также для прокладки в проходных каналах, туннелях и коллекторах. Обеспечивают надежную компенсацию температурных расширений трубопроводов ГВС и отопления при минимальных теплопотерях. Оцинкованная оболочка защищает конструкцию от атмосферных осадков, ультрафиолета и механических повреждений.
Маркировка
Компенсатор СКУ.ППУ/ОЦ 80-16-90:
- СКУ.ППУ/ОЦ — тип сильфонное компенсирующее устройство с пенополиуретановой (ППУ) теплоизоляцией и оцинкованной (ОЦ) оболочкой
- 80 — номинальный диаметр DN, мм
- 16 — рабочее давление PN, кгc/м2
- 90 — рабочий ход, мм
Смотрите также
| Наименование | D, мм | D2, мм | DN, мм | S, мм | Масса, кг | Осевая жесткость, Н/мм | Строительная длина L, мм | Эффективная площадь, см² |
|
Компенсатор СКУ.ППУ/ОЦ 50-16-80 |
57 | 240 | 50 | 3 | 17 | 180 | 1430 | 38 |
|
Компенсатор 2СКУ.ППУ.ОЦ 50-16-160 |
57 | 240 | 50 | 3 | 27 | 90 | 1960 | 38 |
|
Компенсатор СКУ.ППУ/ОЦ 65-16-80 |
76 | 260 | 65 | 3 | 19 | 185 | 1420 | 58 |
|
Компенсатор 2СКУ.ППУ.ОЦ 65-16-160 |
76 | 260 | 65 | 3 | 32 | 93 | 1935 | 58 |
|
Компенсатор 2СКУ.ППУ.ОЦ 80-16-180 |
89 | 280 | 80 | 4 | 43 | 74 | 1970 | 76 |
|
Компенсатор СКУ.ППУ/ОЦ 100-16-100 |
108 | 310 | 100 | 4 | 36 | 125 | 1460 | 123 |
|
Компенсатор 2СКУ.ППУ.ОЦ 100-16-200 |
108 | 310 | 100 | 4 | 63 | 63 | 1980 | 123 |
|
Компенсатор СКУ.ППУ/ОЦ 125-16-100 |
133 | 330 | 125 | 4 | 44 | 184 | 1465 | 183 |
|
Компенсатор СКУ.ППУ/ОЦ 125-16-130 |
133 | 330 | 125 | 4 | 50 | 221 | 1545 | 183 |
|
Компенсатор 2СКУ.ППУ.ОЦ 125-16-200 |
133 | 330 | 125 | 4 | 76 | 92 | 1990 | 183 |
|
Компенсатор 2СКУ.ППУ.ОЦ 125-16-260 |
133 | 330 | 125 | 4 | 84 | 111 | 2150 | 183 |
|
Компенсатор СКУ.ППУ/ОЦ 150-16-100 |
159 | 360 | 150 | 4.5 | 55 | 184 | 1460 | 253 |
|
Компенсатор СКУ.ППУ/ОЦ 150-16-150 |
159 | 360 | 150 | 4.5 | 63 | 221 | 1560 | 253 |
|
Компенсатор 2СКУ.ППУ.ОЦ 150-16-200 |
159 | 360 | 150 | 4.5 | 94 | 92 | 2000 | 253 |
|
Компенсатор 2СКУ.ППУ.ОЦ 150-16-300 |
159 | 360 | 150 | 4.5 | 102 | 111 | 2200 | 253 |
|
Компенсатор СКУ.ППУ/ОЦ 200-16-160 |
219 | 430 | 200 | 6 | 107 | 354 | 1690 | 471 |
|
Компенсатор 2СКУ.ППУ.ОЦ 200-16-320 |
219 | 430 | 200 | 6 | 183 | 177 | 2400 | 471 |
|
Компенсатор СКУ.ППУ/ОЦ 250-16-180 |
273 | 550 | 250 | 7 | 182 | 223 | 1910 | 697 |
|
Компенсатор 2СКУ.ППУ.ОЦ 250-16-360 |
273 | 550 | 250 | 7 | 312 | 112 | 2680 | 697 |
|
Компенсатор СКУ.ППУ/ОЦ 300-16-190 |
325 | 600 | 300 | 7 | 220 | 450 | 1950 | 973 |
|
Компенсатор 2СКУ.ППУ.ОЦ 300-16-380 |
325 | 600 | 300 | 7 | 379 | 225 | 2780 | 973 |
|
Компенсатор СКУ.ППУ/ОЦ 350-16-190 |
377 | 650 | 350 | 7 | 250 | 504 | 1945 | 1288 |
|
Компенсатор 2СКУ.ППУ.ОЦ 350-16-380 |
377 | 650 | 350 | 7 | 428 | 252 | 2750 | 1288 |
|
Компенсатор СКУ.ППУ/ОЦ 400-16-200 |
426 | 720 | 400 | 7 | 290 | 282 | 1980 | 1629 |
|
Компенсатор 2СКУ.ППУ.ОЦ 400-16-400 |
426 | 720 | 400 | 7 | 498 | 141 | 2820 | 1629 |
|
Компенсатор СКУ.ППУ/ОЦ 500-16-210 |
530 | 850 | 500 | 8 | 434 | 487 | 2035 | 2507 |
|
Компенсатор 2СКУ.ППУ.ОЦ 500-16-420 |
530 | 850 | 500 | 8 | 751 | 244 | 2930 | 2507 |
|
Компенсатор СКУ.ППУ/ОЦ 600-16-220 |
630 | 950 | 600 | 8 | 520 | 519 | 2070 | 3484 |
|
Компенсатор 2СКУ.ППУ.ОЦ 600-16-440 |
630 | 950 | 600 | 8 | 903 | 260 | 3020 | 3484 |
|
Компенсатор СКУ.ППУ/ОЦ 700-16-220 |
720 | 1060 | 700 | 8 | 613 | 860 | 2090 | 4489 |
|
Компенсатор 2СКУ.ППУ.ОЦ 700-16-440 |
720 | 1060 | 700 | 8 | 1067 | 430 | 3040 | 4489 |
|
Компенсатор СКУ.ППУ/ОЦ 800-16-240 |
820 | 1160 | 800 | 9 | 793 | 1524 | 2155 | 5795 |
|
Компенсатор 2СКУ.ППУ.ОЦ 800-16-480 |
820 | 1160 | 800 | 9 | 1382 | 762 | 3170 | 5795 |
|
Компенсатор СКУ.ППУ/ОЦ 900-16-260 |
920 | 1260 | 900 | 10 | 975 | 767 | 2240 | 7265 |
|
Компенсатор 2СКУ.ППУ.ОЦ 900-16-520 |
920 | 1260 | 900 | 10 | 1687 | 384 | 3300 | 7265 |
|
Компенсатор СКУ.ППУ/ОЦ 1000-16-260 |
1020 | 1360 | 1000 | 12 | 1305 | 1325 | 2240 | 8942 |
|
Компенсатор 2СКУ.ППУ.ОЦ 1000-16-520 |
1020 | 1360 | 1000 | 12 | 2278 | 663 | 3360 | 8942 |
|
Компенсатор СКУ.ППУ/ОЦ 1200-16-260 |
1220 | 1560 | 1200 | 12 | 1575 | 1085 | 2240 | 12728 |
|
Компенсатор 2СКУ.ППУ.ОЦ 1200-16-520 |
1220 | 1560 | 1200 | 12 | 2752 | 543 | 3360 | 12728 |
