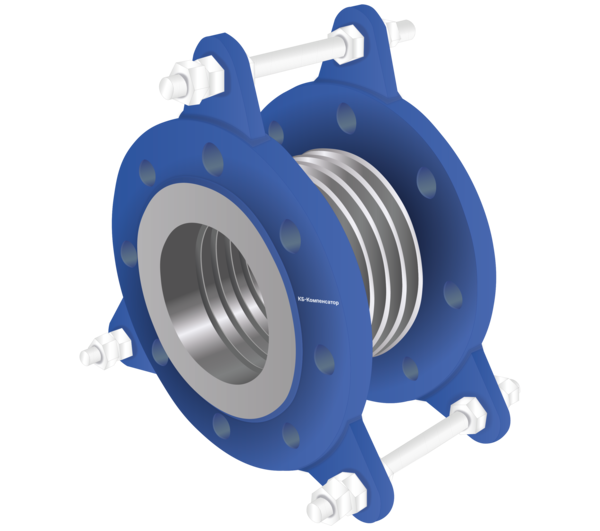

Металлические антивибрационные сильфонные компенсаторы КСА предназначены для подавления высокочастотных вибраций от насосов, компрессоров и турбин с одновременной компенсацией осевых, угловых и сдвиговых смещений трубопроводов. Многослойная конструкция из нержавеющей стали обеспечивает работу в экстремальных условиях без потери герметичности.
Преимущества
- Высокочастотная виброизоляция: до 95% поглощения колебаний в диапазоне 10–1000 Гц.
- Экстремальные параметры: давление до 100 бар, температура от –200°C до +750°C.
- Коррозионная стойкость: AISI 321/316Ti для химически активных сред, пара, нефтепродуктов.
- Долговечность: 10⁶ циклов, срок службы до 30 лет без обслуживания.
- Универсальность: DN15–5000 мм, любые среды, кроме содержащих абразивные частицы.
Технические характеристики
- Диаметр условный (DN): 15–5000 мм
- Рабочая среда: пар, газ, вода, нефтепродукты, химические среды
- Максимальное рабочее давление: до 100 бар
- Температура среды: от –200°C до +750°C
- Компенсирующая способность: осевое ±30…±60 мм, угловое 15…30°
- Материал сильфона: AISI 321, 316Ti, Inconel 625 и др. (в зависимости технических условий)
- Тип присоединения: фланцевое, под приварку
- Расчетный срок службы: до 30 лет*
Примечание: Срок службы обеспечен при соблюдении параметров эксплуатации, регламентированных техническим паспортом изделия.
Применение
Насосы, компрессоры, турбины, производственные линии, очистные комплексы, системы вентиляции и кондиционирования. Применяются как замена резиновых вибровставок в высокотемпературных и работающих под давлением системах.
Типы
- Односекционные: компактные для насосов.
- Двухсекционные: усиленная виброзащита с промежуточным патрубком.
- С защитным кожухом: для агрессивных паров и газов.
Конструкция
- Многослойный сильфон: гофрированная вставка, оптимизированная под частоты вибрации.
- Ограничители (штоки, стяжки): исключают превышение допустимых перемещений.
- Внутренний и наружный экраны: защита от эрозии и внешних повреждений.
- Присоединительные элементы: фланцы или патрубки под приварку.
Контроль качества
Каждая единица проходит визуальный, измерительный контроль на прочность, герметичность и термостойкость по ГОСТ 34233.9-2017 и ASME.
Монтаж
Монтируется в непосредственной близости от источника вибрации (насос, компрессор, турбина), как правило, у неподвижной опоры. Установка выполняется строго по проектной документации. Обеспечивается герметичность, виброзащита, компенсация деформаций и долговечность системы без передачи динамических нагрузок на оборудование и опоры, расположенные за компенсатором.
Наши компенсаторы эксплуатируются на объектах Газпрома, Росатома и металлургических комбинатах, минимизируя простои в нефтехимии, энергетике и котельных.
Чертежи
Рисунок — Компенсатор сильфонный антивибрационный
Маркировка
На примере КСА Ду20:
- КСА — тип антивибрационный сильфонный компенсатор
- Ду20 — номинальный диаметр DN, мм
Типоразмеры
| Наименование | DN, мм | b, мм | f, мм | ØD, мм | Ød4, мм | Ødi, мм | Ødo, мм | Ødxn | Øk, мм | Строительная длина L, мм | Толщина и кол.слоев |
| Компенсатор КСА Ду20 | 20 | 16 | 2 | 101 | 58 | 38 | 48.2 | 14x4 | 75 | 110 | 0,30mm x2 |
| Компенсатор КСА Ду25 | 25 | 16 | 2 | 115 | 68 | 38 | 48.2 | 14x4 | 85 | 110 | 0,30mm x2 |
| Компенсатор КСА Ду32 | 32 | 16 | 2 | 140 | 78 | 42.4 | 55 | 18x4 | 100 | 115 | 0,30mm x2 |
| Компенсатор КСА Ду40 | 40 | 16 | 2 | 150 | 88 | 48.3 | 61 | 18x4 | 110 | 115 | 0,30mm x2 |
| Компенсатор КСА Ду50 | 50 | 18 | 3 | 165 | 102 | 60.3 | 76 | 18x4 | 125 | 115 | 0,30mm x2 |
| Компенсатор КСА Ду65 | 65 | 18 | 3 | 185 | 122 | 76.1 | 95 | 18x4 | 145 | 115 | 0,30mm x2 |
| Компенсатор КСА Ду80 | 80 | 20 | 3 | 200 | 138 | 88.9 | 111 | 18x8 | 160 | 115 | 0,30mm x2 |
| Компенсатор КСА Ду100 | 100 | 20 | 3 | 220 | 158 | 114.3 | 140 | 18x8 | 180 | 120 | 0,40mm x2 |
| Компенсатор КСА Ду125 | 125 | 22 | 3 | 250 | 188 | 139.7 | 164 | 18x8 | 210 | 130 | 0,40mm x2 |
| Компенсатор КСА Ду150 | 150 | 22 | 3 | 285 | 212 | 168.3 | 200 | 23x8 | 240 | 145 | 0,50mm x2 |
| Компенсатор КСА Ду200 | 200 | 24 | 3 | 340 | 268 | 219.1 | 250 | 23x12 | 295 | 140 | 0,50mm x2 |
| Компенсатор КСА Ду250 | 250 | 26 | 3 | 405 | 320 | 273 | 323 | 23x12 | 355 | 150 | 0,60mm x2 |
| Компенсатор КСА Ду300 | 300 | 28 | 4 | 460 | 378 | 323.9 | 380 | 23x12 | 410 | 150 | 0,60mm x2 |
| Компенсатор КСА Ду350 | 350 | 30 | 4 | 520 | 438 | 355.6 | 415 | 27x16 | 470 | 160 | 0,80mm x2 |
