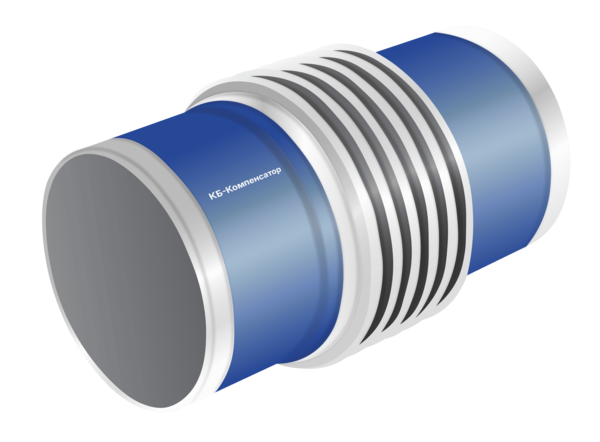

Осевые сильфонные компенсаторы общепромышленного назначения КСО предназначены для компенсации осевых (линейных) перемещений трубопроводов от теплового расширения. Компактные и универсальные, они работают автономно, поглощая сжатие и растяжение вдоль оси без угловых или сдвиговых нагрузок, не требуя дополнительных опор или систем — идеальны для прямолинейных участков.
Преимущества
- Компактность и простота: минимальные габариты, легкий монтаж без системы опор.
- Универсальность: для ГВС, ХВС, пара, газа, нефти в любых условиях.
- Надежность: давление до 40 бар, температура от -250°C до +950°C, срок службы до 30 лет.
- Присоединение: фланцевое или под приварку.
- Экономия: Снижают нагрузку на трубы, продлевая эксплуатацию системы.
Технические характеристики
- Диаметр условный (DN): 50–3000 мм
- Рабочая среда: газ, пар, вода, агрессивные жидкости
- Максимальное рабочее давление (при 20°C): 2,5–40 бар
- Компенсирующая способность: осевое смещение до ±100 мм
- Материал сильфона: AISI 321, 316Ti, Inconel 625
- Температура: от -250°C до +950°C
- Тип присоединения: фланцевое, под приварку
- Расчетный срок службы: до 30 лет*
Примечание: Срок службы обеспечен при соблюдении параметров эксплуатации, регламентированных техническим паспортом изделия.
Применение
КСО идеальны для теплосетей, котельных, насосных станций, компрессорных линий. Устанавливают на прямых участках трубопроводов между опорами: в системах ГВС и ХВС, паровых и газовых турбинах, магистралях нефти (кроме мазута), насосах, компрессорах. Компенсируют линейные расширения от циклов нагрева и охлаждения, защищая от разрыва стыков и опор.
Типы
- Со свободными фланцами
- С приварными фланцами
- Под приварку
Конструкция
- Сильфон: гофрированный (одно- или многослойный) для осевого хода.
- Ограничительная арматура: контролирует перемещение.
- Защитный кожух/экран: защита от внешних воздействий (механики и коррозии).
- Патрубки/фланцы: для быстрого монтажа.
Контроль качества
Каждая единица проходит визуальный, измерительный контроль на прочность, герметичность и термостойкость по ГОСТ 34233.9-2017 и ASME.
Монтаж
Монтируют на прямых участках между неподвижными опорами, строго по проектной документации. Между двумя опорами может быть установлено только одно компенсирующее устройство.
Наши компенсаторы эксплуатируются на объектах Газпрома, Росатома и металлургических комбинатах, минимизируя простои в нефтехимии, энергетике и котельных.
Чертежи
Рис.1 — Осевой сильфонный компенсатор со свободными фланцами
Рис.2 — Осевой сильфонный компенсатор с приварными фланцами
Рис.3 — Осевой сильфонный компенсатор под приварку
Маркировка
На примере КСО 100-10-60:
- КСО — тип компенсатор сильфонный осевой
- 100 — номинальный диаметр DN, мм
- 10 — рабочее давление PN, кгc/м2
- 60 — рабочий ход, мм
Типоразмеры
Фотогалерея
