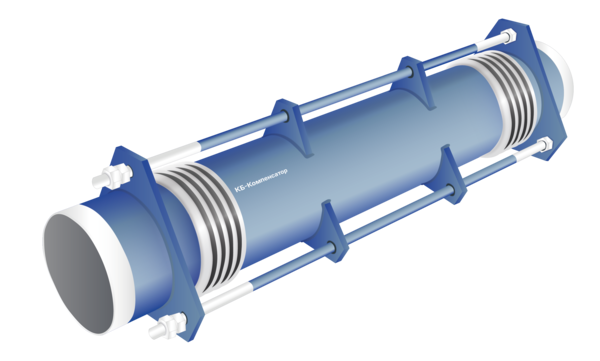

Сдвиговые сильфонные компенсаторы предназначены для компенсации сдвиговых деформаций трубопроводов. Они перемещаются одновременно во всех плоскостях, уравновешивая температурные удлинения двух участков трубы, идущих в разных направлениях. Оснащены ограничительной арматурой, нейтрализующей распорные усилия на трубопровод.
Преимущества
- Полная многоплоскостная компенсация: идеально для T-образных и крестообразных поворотов.
- Высокая надежность: давление до 40 бар, температура от -196°C до +700°C, срок службы до 30 лет.
- Защита от усилий: ограничительная арматура предотвращает деформацию системы.
- Универсальность: фланцевое или сварное присоединение для DN50–1200 мм.
- Индивидуальный подбор: расчет по ГОСТ 34233.10-2017 и ASME под ваш проект.
Технические характеристики
- Диаметр условный (DN): 50–1200 мм
- Рабочая среда: газ, пар, вода, агрессивные жидкости
- Максимальное рабочее давление (при 20°C): 2,5–40 бар
- Компенсирующая способность: осевое смещение – ±50 мм, угловое смещение – до 30°
- Материал сильфона: AISI 321, 316Ti, Inconel 625
- Способ присоединения: фланцевое, под приварку
- Расчетный срок службы: до 30 лет*
Примечание: Срок службы обеспечен при соблюдении параметров эксплуатации, регламентированных техническим паспортом изделия.
Применение
Сдвиговые компенсаторы применяются на сложных участках трубопроводов со смещением осей, таких как Т-образные и крестообразные соединения. В отличие от одиночных угловых компенсаторов, они работают в связках по 2–4 штуки, что позволяет эффективно воспринимать и гасить поперечные сдвиги, вызванные тепловым расширением и вибрациями.
Компенсирующая способность зависит от расстояния между компенсаторами и характеристик сильфонов. Арматура нейтрализует распорные силы, защищая опоры и соединения.
Типы
- Шарнирные (тип LA.VT.2H): для сдвиговых перемещений в одной плоскости — простые и надежные.
- С ограничительными тягами (тип LA.VT.2T): компенсация сдвигов с жестким контролем усилий.
- Карданные (тип LA.VT.2G): полная компенсация сдвигов во всех плоскостях — для сложных конфигураций.
- Фланцевые: съемное соединение для удобного обслуживания.
- Под приварку: несъемное, для максимальной надежности.
Конструкция
- Сильфон (1–2 шт.): гофрированная вставка для многоплоскостного перемещения.
- Ограничительная арматура: нейтрализует распорные усилия.
- Защитный кожух и экран: от механических повреждений и среды.
- Шарниры/тяги: обеспечивают свободу сдвига по типу.
Контроль качества
Проверка на прочность, герметичность и термостойкость (визуальный и измерительный контроль по ГОСТ и ASME).
Монтаж
Устанавливают между неподвижными опорами по проектной документации, в системах для равномерного распределения нагрузок. Рекомендуется вблизи поворотов для максимальной эффективности.
Наши компенсаторы работают на объектах Газпрома, Росатома и в нефтехимии, снижая аварийность в энергетике и металлургии.
Чертежи
Рис.1 — Сдвиговые двухсильфонные компенсаторы фланцевые с ограничительными тягами
Рис.2 — Сдвиговые двухсильфонные компенсаторы под приварку с ограничительными тягами
Рис.3 — Сдвиговые двухсильфонные компенсаторы под приварку
Маркировка
На примере КСС 100-16-50:
- КСС — тип компенсатор сильфонный сдвиговый
- 100 — номинальный диаметр DN, мм
- 16 — рабочее давление PN, кгc/м2
- 50 — рабочий ход, мм
