СКУ.ТГИ

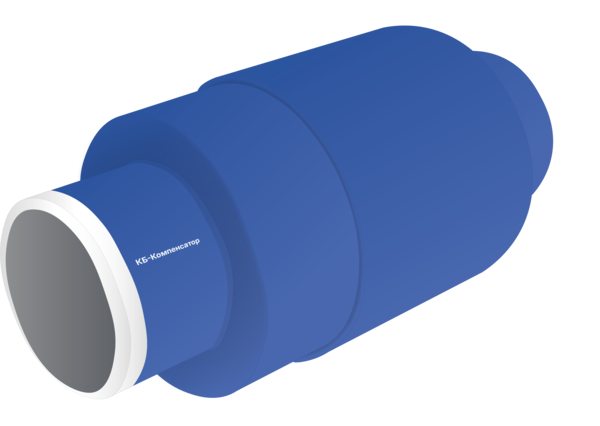

СКУ.ТГИ — сильфонные компенсирующие устройства теплогидроизолированные типа ТГИ (по ГОСТ 27036-86, ГОСТ 32935-2014) для магистральных трубопроводов ГВС и отопления. Компенсируют осевые деформации, защищены от коррозии и теплопотерь пенополиуретаном в оболочке ППУ/ПЭ, идеальны для подземной прокладки.

Преимущества

• Теплоизоляция: минимальные потери тепла, защита от промерзания.
• Антикоррозия: гидрозащитное покрытие, отсутствие конденсата.
• Компактность: укороченные патрубки для теплосетей PN16–25.
• Долговечность: осевой ход до ±100 мм, срок службы 25–30 лет.
• Простота монтажа: без дополнительной изоляции, с ОДК (оповещение деформации).

Технические характеристики

• Диаметр условный (DN): 15–5000 мм
• Рабочая среда: горячая вода, пар
• Рабочее давление: PN16–25 (1,6–2,5 МПа)
• Температура: от -250°C до +150°C (режим ГВС)
• Осевая компенсирующая способность: ±40–100 мм (полный ход 80–200 мм)
• Жесткость на сжатие: 300–800 кН/м
• Коэффициент местного сопротивления (ξ): 0,09–0,30
• Эффективная площадь сильфона (Sэф): 100–2500 см²
• Теплопроводность ППУ: 0,028 Вт/м·К
• Расчетный срок службы: до 30 лет*

Примечание: Срок службы обеспечен при соблюдении параметров эксплуатации, регламентированных техническим паспортом изделия.

Применение

Применяют на магистральных теплотрассах подземной прокладки в городах и промышленных зонах для компенсации линейных расширений труб при циклических нагревах ГВС (95°C/70°C). Устанавливают на прямых участках между неподвижными опорами, заменяя сложные системы из угловых и сдвиговых компенсаторов — один СКУ.ТГИ компенсирует до 200 мм хода для трасс длиной 100–300 м. Идеальны для бесканальной прокладки в грунте, где требуется одновременная теплоизоляция, гидрозащита и долговечность без обслуживания. Используются в ЖКХ, ТЭЦ, котельных, промышленных паропроводах — обеспечивают бесперебойное теплоснабжение без теплопотерь и коррозии.

Типы

• СКУ.ТГИ.II: укороченные патрубки, базовые для ГВС.
• СКУ.ТГИ с ОДК: с оповещением о допустимой деформации.
• Закрытого/открытого типа: полная/частичная ППУ-изоляция.

Конструкция

• Многослойный сильфон из нержавеющей стали AISI 321, 316Ti, Inconel 625 и др. (в зависимости технических условий)
• Укороченные соединительные патрубки с антикоррозийным покрытием
• Жесткая теплоизоляция из пенополиуретана (ППУ) плотностью 60–80 кг/м³
• Полиэтиленовая оболочка ПЭ 100/80 с гидрозащитой
• Система ОДК (оповещение о деформации) — опционально
• Уплотнительные кольца паронит/фторопласт для герметичности

Контроль качества

Каждая единица проходит визуальный, измерительный контроль на прочность, герметичность и термостойкость по ГОСТ 34233.9-2017 и ASME.

Монтаж

Монтаж СКУ.ТГИ выполняется в траншее по проектной документации с обязательной установкой направляющих и скользящих опор. Устройство устанавливается горизонтально или вертикально, обеспечивая свободный осевой ход без боковых нагрузок.

Наши компенсаторы эксплуатируются на объектах Газпрома, Росатома и металлургических комбинатах, минимизируя простои в нефтехимии, энергетике и котельных.

Чертеж

Рисунок — Сильфонное компенсирующее устройство СКУ.ТГИ

Маркировка

На примере СКУ.ТГИ 50-16-80:

• СКУ.ТГИ — сильфонное компенсирующее устройство теплогидроизолированное
• 50 — номинальный диаметр DN, мм
• 16 — рабочее давление PN, кгc/м²
• 80 — рабочий ход, мм
