Сильфонные компенсаторы для систем отопления

Сильфонные компенсаторы предназначены для компенсации температурных деформаций, осевых смещений и вибраций в трубопроводах систем отопления. Изделие имеет свойство сжиматься и разжиматься, принимая на себя воздействие теплоносителя и не передавая разрушающих нагрузок на трубы и опоры. Это снижает риски аварий и продлевает срок службы системы в целом.

Преимущества

• Долговечность: срок службы до 30 лет благодаря сильфону из нержавеющей стали.
• Защита: внутренний экран и внешний кожух исключают повреждение гофрированной вставки.
• Надежность: предотвращает скручивание, угловые смещения и компенсирует недочеты монтажа магистрали.
• Герметичность: сплошная сварка или резьба обеспечивают полное отсутствие утечек.

Технические характеристики

• Диаметр условный (DN): 15-250 мм
• Рабочая среда: теплоноситель (вода, пар, антифриз)
• Рабочее давление: 16 кгc/м²
• Температура: до +105°C (в зависимости от материала сильфона)
• Компенсирующая способность:
  • от Ду15 до Ду50 — 50 (+5/-45)мм
  • от Ду65 до Ду250 — 50 (+15/-35)мм
• Материал сильфона: нержавеющая сталь (пищевая и коррозионностойкая)
• Тип присоединения: под приварку (несъемное), резьбовое (съемное для полипропиленовых труб)
• Конструкция: гофрированная вставка + присоединительные патрубки
• Расчетный срок службы: до 30 лет*

Примечание: Срок службы обеспечен при соблюдении параметров эксплуатации, регламентированных техническим паспортом изделия.

Применение

Компенсаторы используют в системах теплоснабжения, отопления жилых и промышленных зданий, а также на участках, где невозможна сварка (полипропиленовые трубы). Устройства монтируются на прямых участках между двумя неподвижными опорами для снятия термических напряжений.

Типы

• Многослойные под приварку: несъемное герметичное соединение, оснащены внутренним экраном и защитным кожухом. Идеальны для металлических труб.
• Резьбовые: съемное соединение, используются для полипропиленовых труб, где сварка невозможна.

Конструкция

• Гофрированная вставка: основной компенсирующий элемент из нержавеющей стали.
• Внешний кожух: защита от царапин, ударов, окружающей среды и нарушения герметичности.
• Внутренний экран: защита гофры от агрессивного воздействия теплоносителя.
• Присоединительные патрубки: под приварку или с резьбой для фиксации к трубе.

Контроль качества

Производитель контролирует каждое изделие методами визуального и измерительного контроля. Проводятся испытания на прочность, герметичность и термостойкость. Все характеристики соответствуют отраслевым стандартам.

Монтаж

Монтаж выполняется квалифицированными специалистами строго по проекту. Изделия привариваются к металлическим трубам или крепятся резьбой к полипропилену. Компенсатор устанавливается на неподвижном участке магистрали, ограниченном двумя опорами. При поломке или потере герметичности устройство подлежит замене.

Чертеж

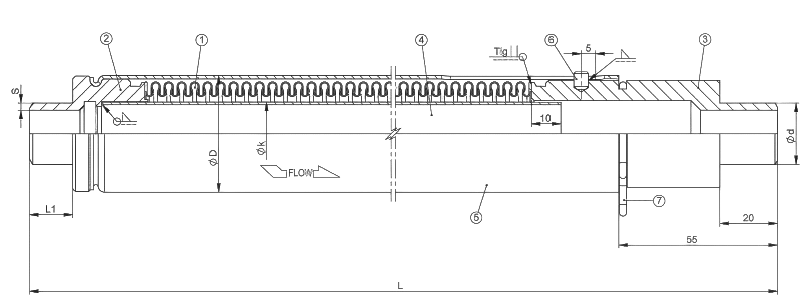

Рисунок  — Сильфонный компенсатор для систем отопления

Маркировка

На примере Компенсатор для стояков отопления Ду20 Ру16:

Ду20 — номинальный диаметр DN, мм
Ру16 — рабочее давление, кгс/м2
