Технические характеристики
DN, мм50
PN, кгс/м²16
Строительная длина L, мм980
Осевая жесткость, Н/мм180
Рабочий ход 2X, мм (10 циклов)80
Рабочий ход 2X, мм (150 циклов)56
Рабочий ход 2X, мм (10000 циклов)16
D, мм57
D1, мм132
D2, мм143
S, мм3
L1, мм150
Эффективная площадь, см²38
Масса, кг14
Чертеж

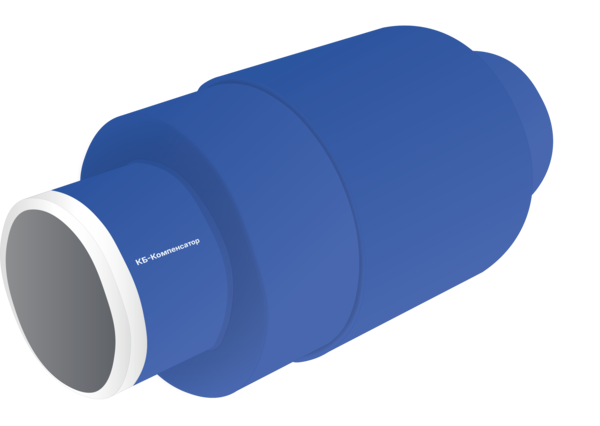

Рисунок — Сильфонное компенсирующее устройство СКУ.ТГИ
Описание
Сильфонное компенсирующее устройство СКУ.ТГИ 50-16-80 применяется на магистральных трубопроводах ГВС и систем отопления. Устройства компенсируют осевые деформации труб, защищены от коррозии и дополнительно изолированы от теплопотерь слоем пенополиуретана в оболочке ППУ/ПЭ. Рекомендованы для подземной прокладки.
Маркировка
Компенсатор СКУ.ТГИ 50-16-80:
- СКУ.ТГИ — тип сильфонное компенсирующее устройство теплогидроизолированное
- 50 — номинальный диаметр DN, мм
- 16 — рабочее давление PN, кгc/м2
- 80 — рабочий ход, мм
Смотрите также
| Наименование | D, мм | DN, мм | PN, кгс/м² | S, мм | Масса, кг | Осевая жесткость, Н/мм | Рабочий ход 2X, мм (10 циклов) | Строительная длина L, мм | Эффективная площадь, см² |
|
Компенсатор СКУ.ТГИ 65-16-80 |
76 | 65 | 16 | 3 | 16 | 185 | 80 | 960 | 58 |
|
Компенсатор СКУ.ТГИ 80-16-90 |
89 | 80 | 16 | 4 | 20 | 148 | 90 | 950 | 76 |
|
Компенсатор СКУ.ТГИ 100-16-100 |
108 | 100 | 16 | 4 | 24 | 125 | 100 | 935 | 123 |
|
Компенсатор СКУ.ТГИ 125-16-100 |
133 | 125 | 16 | 4 | 27 | 184 | 100 | 940 | 183 |
|
Компенсатор СКУ.ТГИ 125-16-130 |
133 | 125 | 16 | 4 | 31 | 221 | 130 | 995 | 183 |
|
Компенсатор СКУ.ТГИ 150-16-100 |
159 | 150 | 16 | 4.5 | 52 | 184 | 100 | 955 | 253 |
|
Компенсатор СКУ.ТГИ 150-16-150 |
159 | 150 | 16 | 4.5 | 76 | 221 | 150 | 1015 | 253 |
|
Компенсатор СКУ.ТГИ 200-16-160 |
219 | 200 | 16 | 6 | 100 | 354 | 160 | 1050 | 471 |
|
Компенсатор СКУ.ТГИ 250-16-180 |
273 | 250 | 16 | 7 | 111 | 223 | 180 | 1155 | 697 |
|
Компенсатор СКУ.ТГИ 300-16-190 |
325 | 300 | 16 | 7 | 127 | 450 | 190 | 1210 | 973 |
|
Компенсатор СКУ.ТГИ 350-16-190 |
377 | 350 | 16 | 7 | 202 | 504 | 190 | 1195 | 1288 |
|
Компенсатор СКУ.ТГИ 400-16-200 |
426 | 400 | 16 | 7 | 250 | 282 | 200 | 1210 | 1629 |
|
Компенсатор СКУ.ТГИ 500-16-210 |
530 | 500 | 16 | 8 | 296 | 487 | 210 | 1145 | 2507 |
|
Компенсатор СКУ.ТГИ 600-16-220 |
630 | 600 | 16 | 8 | 391 | 519 | 220 | 1255 | 3484 |
|
Компенсатор СКУ.ТГИ 700-16-220 |
720 | 700 | 16 | 8 | 479 | 860 | 220 | 1260 | 4489 |
|
Компенсатор СКУ.ТГИ 800-16-240 |
820 | 800 | 16 | 9 | 668 | 1524 | 240 | 1300 | 5795 |
|
Компенсатор СКУ.ТГИ 900-16-260 |
920 | 900 | 16 | 10 | 832 | 767 | 260 | 1355 | 7265 |
|
Компенсатор СКУ.ТГИ 1000-16-260 |
1020 | 1000 | 16 | 12 | 945 | 1325 | 260 | 1350 | 8942 |
|
Компенсатор СКУ.ТГИ 1200-16-260 |
1220 | 1200 | 16 | 12 | 1058 | 1085 | 260 | 1350 | 12728 |
