Технические характеристики

DN, мм125

PN, кгс/м²16

Осевой ход 2Х, мм60

Строительная длина L, мм330

Осевая жесткость, Н/мм333

D, мм245

D1, мм210

D2, мм184

b, мм28

n, отв8

d, мм18

Эффективная площадь, см²177

Масса, кг18

Чертеж

Осевой сильфонный компенсатор с приварными фланцами. Чертеж

Рисунок — Осевой сильфонный компенсатор с приварными фланцами

Описание

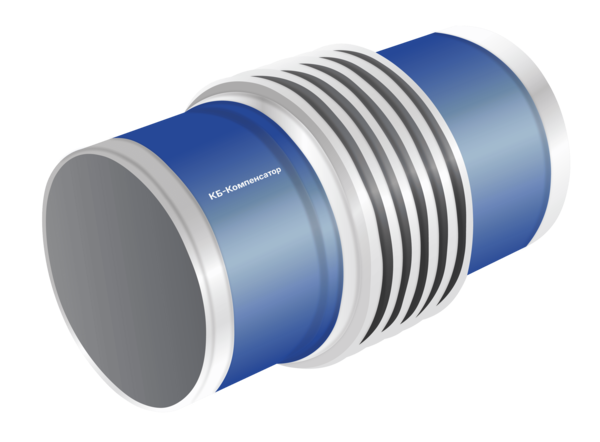

Осевой сильфонный компенсатор с приварными фланцами КСО.Ф 125-16-60-330 эффективно поглощает продольные перемещения трубопровода, вызванные перепадами температур и давлением рабочей среды. Упругий сильфон обеспечивает герметичное и гибкое соединение, воспринимая осевые нагрузки и предотвращая деформацию всей системы. Простота конструкции и надежность материала сильфона гарантируют длительный срок службы без необходимости частого обслуживания. Данное устройство широко применяется на тепловых сетях, технологических линиях и в системах промышленного трубопровода.

Маркировка

Компенсатор КСО.Ф 125-16-60-330:

КСО.Ф — тип компенсатор сильфонный осевой с приварными фланцами
125 — номинальный диаметр DN, мм
16 — рабочее давление PN, кгc/м²
60 — рабочий ход, мм

330 — строительная длина, мм

Смотрите также

Наименование	DN, мм	PN, кгс/м²	Масса, кг	Осевая жесткость, Н/мм	Осевой ход 2Х, мм	Строительная длина L, мм	Эффективная площадь, см²
Компенсатор КСО.Ф 100-10-60-220	100	10	11	212	60	220	118
Компенсатор КСО.Ф 100-16-60-230	100	16	12	317	60	230	119
Компенсатор КСО.Ф 100-10-60-330	100	10	12	212	60	330	118
Компенсатор КСО.Ф 100-16-60-340	100	16	14	317	60	340	119
Компенсатор КСО.П 100-10-60	100	10	5	212	60	410	118
Компенсатор КСО.П 100-16-60	100	16	5	317	60	410	119
Компенсатор КСО.Ф 125-10-60-200	125	10	13	143	60	200	174
Компенсатор КСО.Ф 125-16-60-215	125	16	16	333	60	215	177
Компенсатор КСО.Ф 125-10-60-320	125	10	15	143	60	320	174
Компенсатор КСО.П 125-10-60	125	10	5	143	60	390	174
Компенсатор КСО.П 125-16-60	125	16	6	333	60	390	177
Компенсатор КСО.Ф 150-10-60-200	150	10	16	160	60	200	243
Компенсатор КСО.Ф 150-16-60-215	150	16	20	245	60	215	245
Компенсатор КСО.Ф 150-10-60-310	150	10	19	160	60	310	243
Компенсатор КСО.Ф 150-16-60-330	150	16	22	245	60	330	245
Компенсатор КСО.П 150-10-60	150	10	6	160	60	380	243
Компенсатор КСО.П 150-16-60	150	16	7	245	60	390	245
Компенсатор КСО.Ф 200-10-60-180	200	10	20	246	60	180	455
Компенсатор КСО.Ф 200-16-60-205	200	16	25	369	60	205	458
Компенсатор КСО.Ф 200-10-60-290	200	10	25	246	60	290	455
Компенсатор КСО.Ф 200-16-60-310	200	16	30	369	60	310	458
Компенсатор КСО.П 200-10-60	200	10	11	246	60	370	455
Компенсатор КСО.П 200-16-60	200	16	12	369	60	370	458
Компенсатор КСО.Ф 250-10-60-215	250	10	27	278	60	215	676
Компенсатор КСО.Ф 250-16-60-215	250	16	36	477	60	215	678
Компенсатор КСО.Ф 250-10-60-330	250	10	34	278	60	330	676
Компенсатор КСО.Ф 250-16-60-330	250	16	43	477	60	330	678
Компенсатор КСО.П 250-10-60	250	10	16	278	60	390	676
Компенсатор КСО.П 250-16-60	250	16	17	477	60	380	678
Компенсатор КСО.Ф 300-10-60-210	300	10	31	314	60	210	941
Компенсатор КСО.Ф 300-16-60-230	300	16	44	471	60	230	945
Компенсатор КСО.Ф 300-10-60-320	300	10	40	314	60	320	941
Компенсатор КСО.Ф 300-10-120-450	300	10	47	275	120	450	941
Компенсатор КСО.Ф 300-16-60-340	300	16	52	471	60	340	945
Компенсатор КСО.Ф 300-16-120-460	300	16	63	504	120	460	951
Компенсатор КСО.П 300-10-60	300	10	18	314	60	390	941
Компенсатор КСО.П 300-10-120	300	10	25	275	120	510	941
Компенсатор КСО.П 300-16-60	300	16	21	471	60	400	945
Компенсатор КСО.П 300-16-120	300	16	31	504	120	510	951
Компенсатор КСО.Ф 350-10-60-350	350	10	50	373	60	350	148
Компенсатор КСО.Ф 350-10-120-490	350	10	59	279	120	490	1248
Компенсатор КСО.Ф 350-16-60-370	350	16	68	559	60	370	1252
Компенсатор КСО.Ф 350-16-120-500	350	16	78	407	120	500	1256
Компенсатор КСО.П 350-10-60	350	10	21	373	60	370	1248
Компенсатор КСО.П 350-10-120	350	10	29	279	120	520	1248
Компенсатор КСО.П 350-16-60	350	16	23	559	60	380	1252
Компенсатор КСО.П 350-16-120	350	16	33	407	120	510	1256
Компенсатор КСО.Ф 400-10-60-340	400	10	67	636	60	340	1589
Компенсатор КСО.Ф 400-10-120-470	400	10	72	318	120	470	1589
Компенсатор КСО.Ф 400-16-60-370	400	16	89	849	60	370	1593
Компенсатор КСО.Ф 400-16-120-500	400	16	97	424	120	500	1593
Компенсатор КСО.П 400-10-60	400	10	25	636	60	360	1589
Компенсатор КСО.П 400-10-120	400	10	31	318	120	490	1589
Компенсатор КСО.П 400-16-60	400	16	28	849	60	370	1593
Компенсатор КСО.П 400-16-120	400	16	36	424	120	500	1593
Компенсатор КСО.Ф 450-10-60-370	450	10	72	621	60	370	2006
Компенсатор КСО.Ф 450-10-120-510	450	10	81	310	120	510	2006
Компенсатор КСО.Ф 450-16-60-400	450	16	113	919	60	400	2012
Компенсатор КСО.Ф 450-16-120-550	450	16	133	665	120	550	2039
Компенсатор КСО.П 450-10-60	450	10	29	621	60	390	2006
Компенсатор КСО.П 450-10-120	450	10	38	310	120	530	2006
Компенсатор КСО.П 450-16-60	450	16	34	919	60	400	2012
Компенсатор КСО.П 450-16-120	450	16	54	665	120	540	2019
Компенсатор КСО.Ф 500-10-60-380	500	10	88	620	60	380	2449
Компенсатор КСО.Ф 500-10-120-510	500	10	96	338	120	510	2449
Компенсатор КСО.Ф 500-16-60-420	500	16	156	919	60	420	2456
Компенсатор КСО.Ф 500-16-120-560	500	16	169	501	120	560	2456
Компенсатор КСО.П 500-10-60	500	10	37	620	60	400	2449
Компенсатор КСО.П 500-10-120	500	10	45	338	120	530	2449
Компенсатор КСО.П 500-16-60	500	16	42	919	60	410	2456
Компенсатор КСО.П 500-16-120	500	16	55	501	120	540	2456
Компенсатор КСО.Ф 600-10-60-380	600	10	123	1185	60	380	3423
Компенсатор КСО.Ф 600-10-120-520	600	10	138	592	120	520	3423
Компенсатор КСО.Ф 600-16-60-410	600	16	213	1564	60	410	3432
Компенсатор КСО.Ф 600-16-120-560	600	16	234	782	120	560	3432
Компенсатор КСО.П 600-10-60	600	10	47	1185	60	380	3423
Компенсатор КСО.П 600-10-120	600	10	62	592	120	530	3423
Компенсатор КСО.П 600-16-60	600	16	53	1564	60	390	3432
Компенсатор КСО.П 600-16-120	600	16	74	782	120	540	3432
Компенсатор КСО.Ф 700-10-60-390	700	10	172	1420	60	390	4411
Компенсатор КСО.Ф 700-10-120-550	700	10	189	710	120	550	4411
Компенсатор КСО.Ф 700-10-160-640	700	10	199	546	160	640	4411
Компенсатор КСО.Ф 700-16-60-430	700	16	228	1874	60	430	4420
Компенсатор КСО.Ф 700-16-120-590	700	16	252	937	120	590	4420
Компенсатор КСО.Ф 700-16-160-670	700	16	277	973	160	670	4430
Компенсатор КСО.П 700-10-60	700	10	60	1420	60	430	4411
Компенсатор КСО.П 700-10-120	700	10	77	710	120	590	4411
Компенсатор КСО.П 700-10-160	700	10	87	546	160	680	4411
Компенсатор КСО.П 700-16-60	700	16	66	1874	60	440	4420
Компенсатор КСО.П 700-16-120	700	16	90	937	120	600	4420
Компенсатор КСО.П 700-16-160	700	16	115	973	160	690	4430
Компенсатор КСО.Ф 800-10-60-410	800	10	222	1343	60	410	5693
Компенсатор КСО.Ф 800-10-120-540	800	10	239	746	120	540	5693
Компенсатор КСО.Ф 800-10-160-640	800	10	251	560	160	640	5693
Компенсатор КСО.Ф 800-16-60-410	800	16	285	2761	60	410	5715
Компенсатор КСО.Ф 800-16-120-560	800	16	313	1380	120	560	5715
Компенсатор КСО.Ф 800-16-160-660	800	16	335	1004	160	660	5715
Компенсатор КСО.П 800-10-60	800	10	75	1343	60	440	5693
Компенсатор КСО.П 800-10-120	800	10	92	746	120	580	5693
Компенсатор КСО.П 800-10-160	800	10	104	560	160	670	5693
Компенсатор КСО.П 800-16-60	800	16	84	2761	60	420	5715
Компенсатор КСО.П 800-16-120	800	16	112	1380	120	570	5715
Компенсатор КСО.П 800-16-160	800	16	134	1004	160	680	5715
Компенсатор КСО.Ф 900-10-60-390	900	10	262	1468	60	390	7154
Компенсатор КСО.Ф 900-10-120-530	900	10	282	734	120	530	7154
Компенсатор КСО.Ф 900-10-160-600	900	10	292	587	160	600	7154
Компенсатор КСО.Ф 900-16-60-430	900	16	356	2417	60	430	7178
Компенсатор КСО.Ф 900-16-120-580	900	16	391	1208	120	580	7178
Компенсатор КСО.Ф 900-16-160-700	900	16	417	879	160	700	7178
Компенсатор КСО.П 900-10-60	900	10	87	1468	60	420	7154
Компенсатор КСО.П 900-10-120	900	10	107	734	120	560	7154
Компенсатор КСО.П 900-10-160	900	10	117	587	160	630	7154
Компенсатор КСО.П 900-16-60	900	16	102	2417	60	430	7178
Компенсатор КСО.П 900-16-120	900	16	137	1208	120	580	8825
Компенсатор КСО.П 900-16-160	900	16	163	879	160	700	8825
Компенсатор КСО.Ф 1000-10-60-370	1000	10	337	2155	60	370	8811
Компенсатор КСО.Ф 1000-10-120-470	1000	10	362	1077	120	470	8811
Компенсатор КСО.Ф 1000-10-160-550	1000	10	379	808	160	550	8811
Компенсатор КСО.Ф 1000-16-60-480	1000	16	494	2462	60	480	8825
Компенсатор КСО.Ф 1000-16-120-630	1000	16	535	1368	120	630	8825
Компенсатор КСО.Ф 1000-16-160-690	1000	16	575	1519	160	690	8841
Компенсатор КСО.П 1000-10-60	1000	10	113	2155	60	390	8811
Компенсатор КСО.П 1000-10-120	1000	10	138	1077	120	500	8811
Компенсатор КСО.П 1000-10-160	1000	10	155	808	160	570	8811
Компенсатор КСО.П 1000-16-60	1000	16	142	2462	60	420	8825
Компенсатор КСО.П 1000-16-120	1000	16	183	1368	120	620	8841
Компенсатор КСО.П 1000-16-160	1000	16	223	1519	160	680	8841
Компенсатор КСО.Ф 1200-10-60-420	1200	10	527	1910	60	420	12568
Компенсатор КСО.Ф 1200-10-120-520	1200	10	558	1092	120	520	12568
Компенсатор КСО.Ф 1200-10-160-600	1200	10	579	749	160	600	12568
Компенсатор КСО.Ф 1200-16-60-460	1200	16	758	2517	60	460	12588
Компенсатор КСО.Ф 1200-16-120-620	1200	16	814	1259	120	620	12588
Компенсатор КСО.Ф 1200-16-160-630	1200	16	845	1555	160	630	12608
Компенсатор КСО.П 1200-10-60	1200	10	147	1910	60	420	12568
Компенсатор КСО.П 1200-10-120	1200	10	178	1092	120	530	12568
Компенсатор КСО.П 1200-10-160	1200	10	199	849	160	600	12568
Компенсатор КСО.П 1200-16-60	1200	16	162	2517	60	430	12588
Компенсатор КСО.П 1200-16-120	1200	16	218	1259	120	580	12588
Компенсатор КСО.П 1200-16-160	1200	16	249	1555	160	600	12608
